ACSIMV2コントローラ　ソフトウェア説明書

シートモーション設定

シートシリンダとは下の写真の青矢印部分を意味します。水平使用の場合は2軸、縦型の場合2軸、3軸で制御しています。

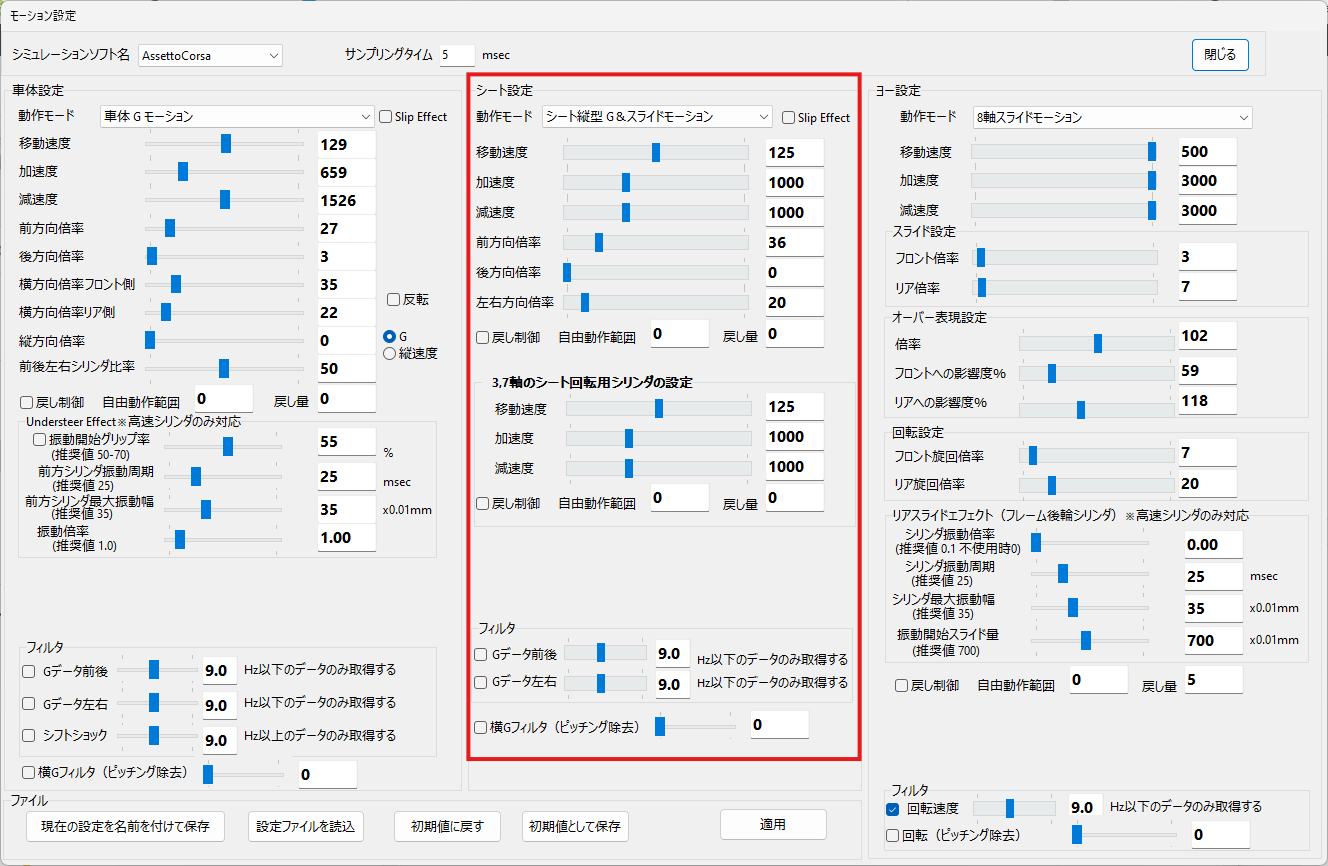

モーション設定の赤枠部分で設定します。

動作モード
動作モードの設定を行います。
・動作させない
シリンダの動作を停止させます。
・シート縦型Ｇ＆スライドモーション
シートシリンダを前後左右のG情報で動作させるモードです。
写真２の右側のタイプの機種で使用します。
・シート水平Ｇ＆スライドモーション
シートシリンダを前後のG情報で動作させるモードです。
MINI2、LITE2で使用します。
移動速度
シートシリンダ２本の移動速度を設定します。単位はmm/secです。
写真２の青矢印のシリンダが対象です
加速度
シートシリンダ２本(写真２の青矢印のシリンダ)の加速度を設定します。現在の速度から移動速度で設定した速度までの加速度です。値が大きいと早く加速し、小さいとゆっくり加速していきます。
減速度
シートシリンダ２本(写真２の青矢印のシリンダ)の減速度を設定します。現在の速度から停止までの減速度です。値が大きいと早く減速し、小さいとゆっくり減速していきます。
前方向倍率
車両の減速時のＧのモーション動作量の設定です。
後方倍率
車両の加速時のＧのモーション動作量の設定です。
※前後とも大きく動作させるとシフトショックが大きくなります。後方倍率を小さめに設定することでシフトショックを抑えることが出来ます。
横方向倍率
車両の横方向のＧのモーション動作量の設定です。
MINI2、LITE2の水平2軸仕様の場合この値は使用していません。
 3，7軸のシート回転用シリンダの設定
リアスライドを表現している写真右側の赤矢印部分のシリンダの設定です。
MINI2、LITE2の水平2軸仕様の場合この値は使用していません。
移動速度
回転用シートシリンダ(写真２の赤矢印のシリンダ)の移動速度を設定します。単位はmm/secです。
加速度
回転用シートシリンダ(写真２の赤矢印のシリンダ)の加速度を設定します。現在の速度から移動速度で設定した速度までの加速度です。値が大きいと早く加速し、小さいとゆっくり加速していきます。
減速度
回転用シートシリンダ(写真２の赤矢印のシリンダ)の減速度を設定します。現在の速度から停止までの減速度です。値が大きいと早く減速し、小さいとゆっくり減速していきます。
※このシリンダはシートを回転させる目的のものです。動作速度の設定はここで行いますが動作量などは次のヨー設定で設定します。
フィルタ Gデータ前後、左右
フレームシリンダ用に使用する前後Ｇデータを、設定した周波数以上でカットし滑らかにすることが出来ます。使用する場合はチェックボックスにチェックし、周波数を設定してください。
初期値は9Hzです。
